Erstmal das ding in eine Box verpacken.
Leider passt die alte Box nicht zu 100%. Die Öffnung in der Box für den RS232 muß umgesetzt werden.

Wo ich die "alten Platine" gesehen, ist mir aufgefallen das diese besser geäzt. Die alte sie richtig Perfekt aus, die jetztige geht so.

Bei der alten hab ich die Schwärze noch richtig auf die Platine gebrannt. Was ich bei der jetzt nicht gemacht habe.

So getest..

12V drauf, nichts in Rauch aufgegangen.

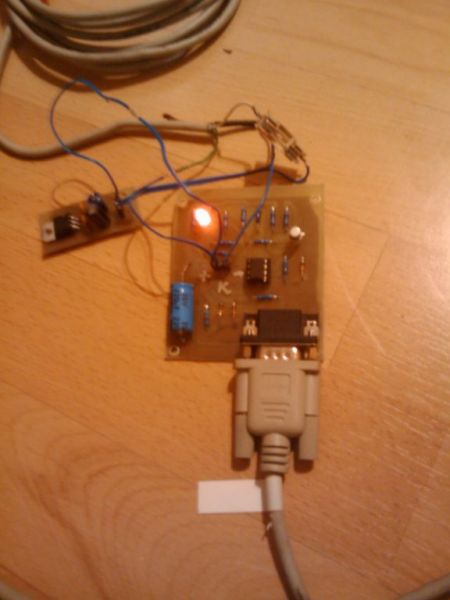

Laptop dran, Software angemacht, Rote Lampe fängt an zu blinken. Scheint also zu funktionieren.

ich bin heute leider nicht zum testen gekommen.

Hab noch am V6 und Rahmenstrebe weiter gemacht und dann noch Faschingsumzug!....

Aber ich hof morgen kann ich es mal an 12V testen.

so Platine ist fertig. Morgen mal 12V drauf und schauen ob es raucht

so heute ging es weiter:

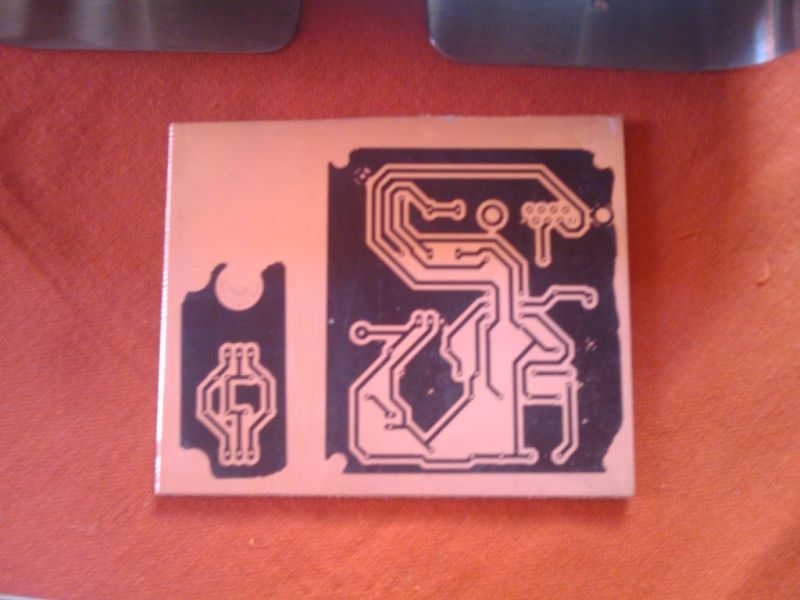

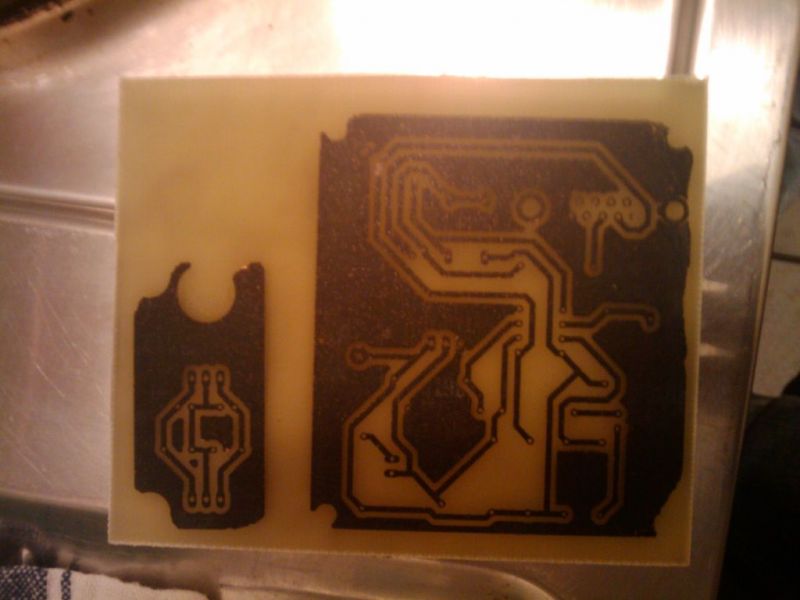

Platine "Laminiert mit Schwärze" und geäzt.

Die alte Lösung war nicht mehr gut, musste eine neue ansetzen, deswegen war die Platine etwas lange drin.

Dadruch ist der Rand leicht angefressen. Aber man hat ja genügent Rand...

jetzt noch die Schwärze runter machen, löscher bohren, hab 0,5 und 1mm Bohrer zur auswahl.

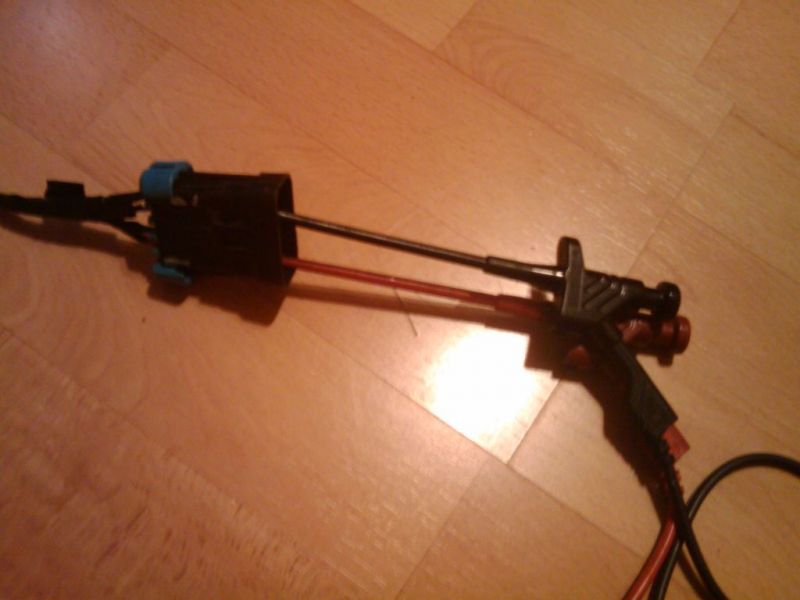

ALDL ist die Diag Buche im Motorraum, wo Motor und ABS-Diagnose dran hängt.

Ja testen kann ich leider nicht.
Eventuell bei einem Kumpel der meinem "alten 2,0 8V" genommen hat.
Mein jetziger Motor hat schon ODB2

ich war heute mal in unsere kleinen "Apotheke" mit den bösen Preisen und hab die Elektroteile geholt.

Zudem noch schnell die Spannungsplantine erzeugt.

Morgen wird dann die Platine "laminiert", eventuell noch geäzt.
In diese alte Box mit ALDL stecker soll alles rein kommen.

die 3 Pins ins der mitte sind für die 12V oder 5V, GND, die Datenleitung!

Eine ALDL Stecker hab ich noch daheim.

EIn Spannungsregler kommt noch als Mini Platine dazu.

So Platine ist fertig konstruiert.
Hab es gepackt das gnaze ohne Brücke zu bauen.
Hier mal ein 3D Bild:

Ich werd die Woche mal schauen die Teile zu holen und die Platine zu ätzen.
Vor lauter Fasching hat man ja gar keine Zeit

Und dann brauch ich noch ein Opfer zum testen.
Leider hab ich keine Motor mehr mit ALDL im Kadett.
Meine neuer hat schon OBD2
