Belegungsplan 16V Analog Tacho

Analog
1 Instrument Kraftstoffvorrat - blauschwarz
2 Drehzahlmasser (optional) - grün
3 Masse 31 - braun
4 Leuchte Fernlicht - weiß
5 Instrument Kühlmitteltemperatur - blau
6 geschaltetes Plus (F13) 15 - schwarz
7 Leuchte Öldruck - schwarzgrün
8 geschaltetes Plus (F08 ) 15 - schwarz
9 Leuchte Fahrtrichtungsanzeiger - schwarzweißgrün
10 Leuchte Ladekontrolle 61 - blauweiß
11 Leuchte Bremsflüssigkeit - braunrot (Entfall bei Check Control)
12 Leuchte Feststellbremse - braunweiß

Motorkontrollleuchte mit Extrastecker: braunblau und schwarz

Welcher Stecker passt den bei dem Tacho?
Wenn man nun den 220 mit DZM fährt, kann man da einfach umstecken und los?

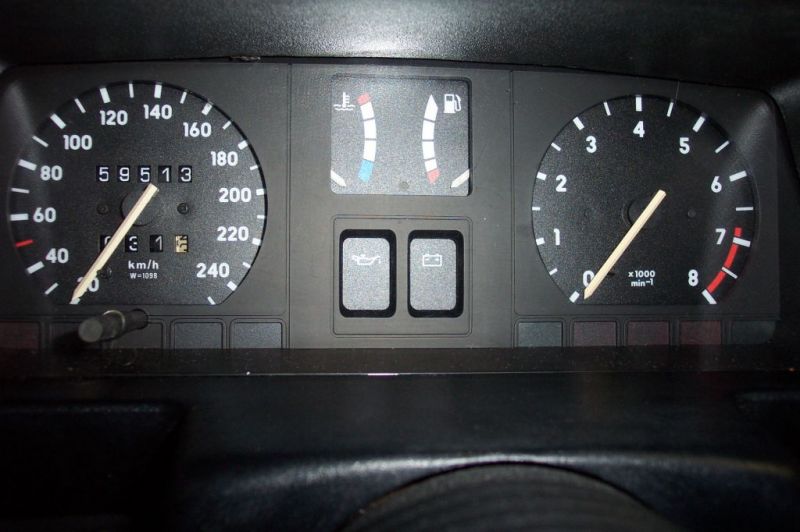

So sieht es aus, unterschiede halt nur auf den Tachoscheiben, Km/h bis 240 und Drehzahl bis 7000u/min

Merci

Wen man die Skalen kopieren könnte müste man diese doch auch bei einem Normalen benutzen können oder hat der auch ne andere Skalierung ?

Zitat

Original von Jamesrdsh
So sieht es aus, unterschiede halt nur auf den Tachoscheiben, Km/h bis 240 und Drehzahl bis 7000u/min

Alles anzeigen

...nicht ganz. Sondern bis 250KM/H und 8000 U/MIN!

Grüße
der Kaisi
