Massekabel kontrolliert? Eventuell mal wieder schön geputzt, damit auch viiiiiel Masse da ist???

Kadett E C16NZ Belegung Stecker X11 – 5-polig Werksbelegung - Motorseite
01 – blau – geht an Benzinpumpe - an Stecker X9 PIN 06 - Astra F C18NZ
02 – braunblau – geht an Motorkontrollleuchte - an Stecker X9 PIN 01 - Astra F C18NZ
03 – blaugrün – geht an Öldruckkontrollleuchte von Öldruckgeber - an Stecker X5 PIN 03 - Astra F C18NZ
04 – braungelb – Fehlercode Ausgabe Diagnosestecker X13 PIN B - an Stecker X9 PIN 08 - Astra F C18NZ
05 – rot – Spannungsversorgung Steuerteil - an Dauerplus (rotes Kabel...)

Astra F C18NZ Multec Belegung Stecker X9 – 9-polig Werksbelegung - Karosserieseite
01 – braunblau – Motorkontrollleuchte - an Stecker X11 PIN 02 – Kadett C16NZ
02 – grün – Drehzahlmesser – an Stecker X5 PIN 04 - Kadett C16NZ
03 – blau – Temperaturanzeige – an Stecker X5 PIN 05 - Kadett C16NZ
04 – blaurot – Wegstreckenfrequenzgeber – an Stecker X5 PIN 06 - Kadett C16NZ
05 – schwarzbraun – Verbrauchssignal Bordcomputer – an Bordcomputer (wenn vorhanden)
06 – rotblau – Benzinpumpe - an Stecker X11 PIN 01 – Kadett C16NZ
07 – frei
08 – braungelb – Diagnosestecker PIN B - an Stecker X11 PIN 04 – Kadett C16NZ
09 – frei

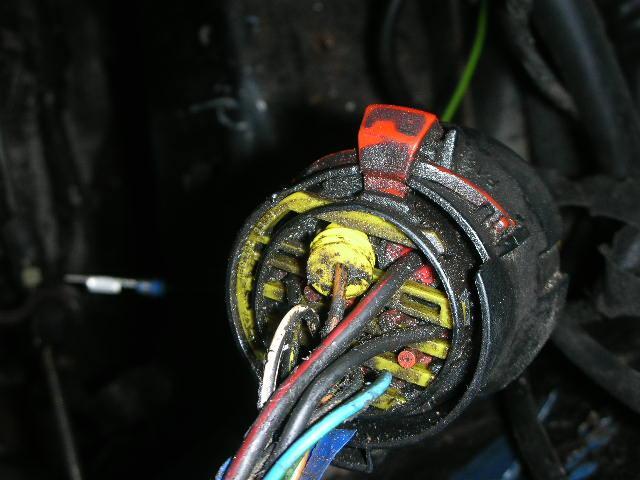

Kadett E C16NZ Stecker X11

Kadett E C16NZ Stecker X5

Astra F C18NZ Stecker X5

Kabelfarben? Übrig vom Kadett Kabelbaum? Übrig vom Astrakabelbaum? Kadett 1.3? Kadett 1.3S? Kadett 1.3i? Kadett 1.4i? Kadett 1.4S? Kadett 1.6i? Kadett 1.6S? Kadett 1.8i? Kadett 1.8S? Kadett 2.0i? Kadett 2.0i 16V? Kadett 1.6D? Kadett 1.7D? Kadett Baujahr 1985? Kadett Baujahr 1986? Kadett Baujahr 1987? Kadett Baujahr 1988? usw. usf. Astra Baujahr??????
Fakten, Fakten, Fakten.!!!

Es gab von Opel ein Dekor in der oben gezeigten Form. War ein Aufkleber, nannte sich "Kadett E Sport" und hatte die Katalognummer40 21 000 (Motorhaube), 40 21 002 (linker Kotflügel), 40 21 003 (rechter Kotflügel) und 40 21 001 (Heckblech).
Leider sind die Grafiken Strichzeichnungen ohne Farbe, deswegen kann ich auch nicht die Grundfarben schreiben...

Nun, es wurde doch erwähnt:
Stell mal oben am Tacho den roten Schalter um, und dann schau mal. Der rote Schalter sagt dem LCD, ob ein 6 Impuls Wegstreckenfrequenzgeber oder ein 16 Impuls Wegsztreckenfrequenzgeber verbaut wurde.
Bei einem verbauten 6 Impuls Geber muss bei Zündung an die "125" im Tacho erscheinen, bei einem 16er Geber die "127".
Du hast offensichtlich einen 6 Impulsgeber verbaut und Dein Tacho zeigt "127" an. Jetzt geht der Tacho von 16 Impulsen pro gefahrenen Kilometer aus, bekommt aber nur 6. Also ist die Geschwindigkeit entsprechend... langsam.
Hättest auf den Link oben geklickt, dann hättest das Problem wahrscheinlich schon längst gelöst.

Und was die km/h - Meilen Geschichte angeht: Hast schonmal am Rücksteller gedreht? So lässt sich am besten herausfinden, ob Du einen solchen Tacho besitzt. Und nein, es wird wohl keinen originalen LCD´s geben, die keine Beschriftung haben.

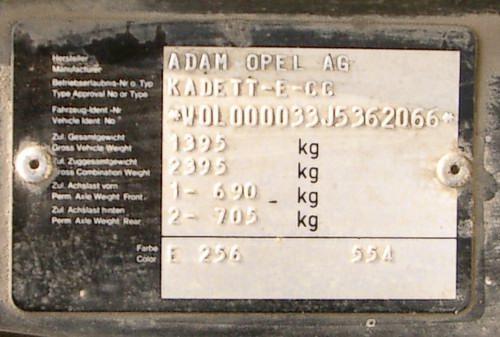

WOL000033J5365066

WOL - Opel
0000 - Platzhalter
33 - Kadett E LS - Fliessheck 3-türig
J - Modelljahr 1988
5 - Werk Antwerpen II
365066 – Fahrgestellnummer

E256 - Schwarz 2-Schicht Metallic Lack
554 – Plaid/Lyon grau (W6J Sport Variante 2)

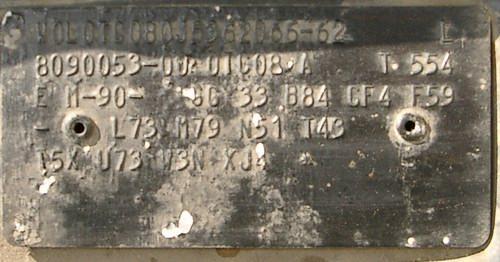

WOL0TC080J5365066
WOL – Opel
0TC08 - Kadett E LS - Fliessheck 3-türig
0 – Platzhalter
J – Modelljahr 1988
5 - Werk Antwerpen II
365066 – Fahrgestellnummer
-62 – Prüfcode
L – Linkslenker

8090053-00 – interner Code
0TC08 - Kadett E LS - Fliessheck 3-türig
A - ???
T - ???
554 - Plaid/Lyon grau (W6J Sport Variante 2)

E M90 - Schwarz 2-Schicht Metallic Lack
GG – Deutschlandausführung
33 - Kadett E LS - Fliessheck 3-türig
B84 – Zierleiste seitlich Karosserie Plastik
CF4 – manuelles Glashub-Schiebedach
F59 – Stabilisatorwelle

L73 – C16NZ
M79 – 5 - Gang Schaltung (Schongetriebe)
N51 – Lenkung manuell (keine Servo)
T43 – Heckspoiler oben

T5X – geregelter Katalysator
U73 – Stabantenne
W3N – roter Streifen in Stoßfänger und Zierleiste
XJ4 - GT

Hier gibts Bilder zum dazugehörigen Kadett GT im Download: Klicken

Tja, wie findet man heraus, ob es ein echter oder nachträglicher Breitbau ist? Auf den ersten Blick scheint der original so zu sein.

Wie komm ich da ran? Ein Kumpel von mir hat da seine Leidenschaft entdeckt und sammelt jetzt alles dazu. Inkl. Autos. Jetzt fehlt ihm nur noch ein Junior Line.

Übrigens: Hab neulich einen Kadett GT 1.6i von 88 oder 89 für 100,- EUR entdeckt. Hast Interesse?

Und wieder ein Irmscher Kadett, allerdings ein Breitbau... Fotos gingen leider nicht, zu dunkel alles.

Typenschild
WOL000043J2552941
WOL - Opel
OOOO - Platzhalter
43 - Kadett E - Fliessheck 3-türig
J - Modelljahr 1988
2 - Werk Bochum
552941 - Fahrgestellnummer

E200 - Unilack Schwarz
354 – Polster Turin grau (Code W6F Super Sport)
Adremaschild
330838 - Produktionsnummer
TD08 - Opel Modellcode Kadett 2-Türer GL Schrägheck
1LJ - Linkslenker Modelljahr 1988
2H4 - Motor 20SEH
MG4 - 5-Gang-Schaltgetriebe, Sport
3820085 - interner Code
80L - Unilack Schwarz
W3Q - GSi
CF4 - Glasschiebedach manuell
T43 - Heckspoiler
U73 - manuelle Stabantenne
82I - Innenausstattung grau
U81 - zwei Lautsprecher hinten
3E 2988 - Code Bodengruppe

Der Motorkabelbaum vom C16NZ ist so belegt:

Belegung Stecker X5 – Kadett E C16NZ 14-polig Werksbelegung

01 – frei
02 – schwarz – Schalter Rückwärtsgang – an Rückleuchte
03 – blauweiß – Ladekontrollleuchte Instrument
04 – grün – Drehzahlmesser Instrument
05 – blau – Temperaturanzeige Instrument (nur bei Analogtacho)
06 – blaurot – Wegstreckenfrequenzgeber (wahrscheinlich nicht vorhanden)
07 – schwarz – Zündungsplus
08 – blaugrün – Öldruckschalter
09 – frei
10 – schwarz – Spannungsversorgung Rückwärtsgang
11 – frei
12 – frei
13 – schwarzrot – Anlasser – an Zündschloss
14 – braun – Masse

Belegung Stecker X11 – Kadett E C16NZ 5-polig Werksbelegung

01 – rotblau – Benzinpumpe
02 – braunblau – Motorkontrollleuchte
03 – braunweiß – Bidirektionale Datenleitung Diagnosestecker X13 PIN G (kann fehlen)
04 – braungelb – Fehlercode Ausgabe Diagnosestecker X13
05 – rot – Spannungsversorgung Steuerteil Dauerplus

Musst halt mal schauen, wie Du die Kabel legst, die im Combo nicht da sind...

Hallo!
Da bin ich wieder. Hab mir im Urlaub so überlegt, daß ich das Thema gern ausweiten möchte. Würde gern mal alle bekannten Polstercodes sammeln, eventuell für eine Kadett Info Seite. Mal sehen...

Hier schon mal ein Anfang:
003 – beige – Oxford – LS 85/86/87/88
013 – blau – Oxford – LS 85/86/87/88
016 – blau – Chester – LS 89/90/91
023 – braun – Oxford – LS 85/86/87/88
036 – anthrazit – Chester – LS 89/90/91/92
036 – anthrazit – Chester – Irmscher 89/90
053 – grau – Oxford – LS 85/86/87/88
053 – grau – Oxford – California 88
053 – grau – Oxford – Miami 89
054 – grau – Kabriolett weiß - ??? 87/88
056 – grau – Chester – LS 89/90/91/92
103 – beige – Mosaic – GLS 85/86
103 – beige – Mosaic – GL 87/88
113 – blau – Mosaic – GLS 85/86
113 – blau – Mosaic – GL 87/88
116 – blau – Matlock/Milpoint – Beauty 89/90/91
123 – braun – Mosaic – GLS 85/86
123 – braun – Mosaic – GL 87/88
136 – anthrazit – Matlock/Milpoint – Beauty 89/90/91/92
153 – grau – Mosaic – GLS 85/86
153 – grau – Mosaic – GL 87/88
153 – grau – Mosaic – Jubilee 87
156 – grau – Matlock/Milpoint – Beauty 89/90/91/92
203 – beige – Twill – GL 85/86/87/88
204 – beige – Twill – GL 85/86/87/88
213 – blau – Twill – GL 85/86/87/88
214 – blau – Twill – GL 85/86/87/88
216 – blau – Epsom/Sarah – ??? 89/90/91
223 – braun – Twill – GL 85/86/87/88
224 – braun – Twill – GL 85/86/87/88
236 – anthrazit – Epsom/Sarah – ??? 89/90/91
253 – grau – Twill – GL 85/86/87/88
254 – grau – Twill – GL 85/86/87/88
256 – grau – Epsom/Sarah – ??? 89/90/91
303 – beige – Turin – GSi??? 85/86
304 – beige – Turin – GSi 87/88
331 – anthrazit – Rainbow Cabrio – Cab Edition 89/90
336 – anthrazit – Rainbow – GSi 89/90/91/92
353 – grau – Turin – GSi??? 85/86
354 – grau – Turin – GSi 87/88
356 – grau – Rainbow – GSi 89/90/91/92
436 – anthrazit – Vinyl – ??? 89/90/91
523 – braun – Lyon – GT 85/86
524 – braun – Plaid/Lyon – GT 87/88
524 – braun – Plaid/Lyon – GT 86
524 – braun – Plaid/Lyon – Sprint II 88
531 – grau – Oxford – California 88
536 – anthrazit – Plaid/Sport – GT 89/90/91
536 – anthrazit – Plaid/Sport – Club 89/90/91
536 – anthrazit – Plaid/Rhodes – ??? 92
538 – anthrazit – Metalisse – Cab Spec. Edit.93
553 – grau – Lyon – GT 85/86
554 – grau – Plaid/Lyon – GT 87/88
554 – grau – Plaid/Lyon – Sprint I 86
554 – grau – Plaid/Lyon – Sprint II 88
554 – grau – Plaid/Lyon – Top 88
556 – grau – Plaid/Sport – CS 90/91
556 – grau – Plaid/Sport – Irmscher 89/90
636 – grau – Leder – GSi 89/90/91
651 – grau – Leder – Tiffany 88
653 – ???
656 – grau – Leder – Tiffany 88
716 – blau – Ronda – Antibes* 86
736 – anthrazit – Chicago/Rhodes – Dream 90/91
736 – anthrazit – Chicago/Rhodes – Champion 89/90/91
746 – rot – Ronda – Antibes* 86
748 - ???
756 – grau – Ronda – Snow 88
758 – grau – Lincoln – Fun 91
768 – anthrazit – Lincoln – Fun 91
768 – anthrazit – Lincoln – Expression 91
816 – blau – Rome – ??? 89/90/91
836 – anthrazit – Rome – ??? 89/90/91
856 – grau – Rome – ??? 89/90/91
863 – beige – Behörde – ??? 85/86/87/88
866 – grau – Behörde – ??? 89/90/91
868 – anthrazit – Behörde – ??? 89/90/91
938 – anthrazit – Viva – Frisco 91
951 – grau – Satin – Cup 87
954 – grau – Chicago/Turin – Tiffany 88
956 – grau – Ronda – Life 90/91
959 – grau – Ronda – Life???
969 – anthrazit – Kandinski – Cab Fun 92
979 – anthrazit – OpArt – Cab Sportive 92
989 – anthrazit – Dali – Cab Elegance 92

*Vauxhall Astra Antibes
