So, hab bis gerade nochmal ein wenig gezeichnet
Hier schonmal als kleiner Vorgeschmack die Lötseite der Frequenzweiche, welche Sich in den Lasic-Boxen befindet... je Lautsprecher/Kammer ist eine Frequenzweiche verbaut, also je Lasic-Box 2 Frequenzweichen.
Original wurden die Platinen der Frequenzweichen wohl NICHT geäzt, sondern gefräst...
Hier also schonmal ein Bild der unbestückten Lötseite der Frequenzweiche (Maßstab 1:1 , soll heissen, das 1mm Kästchen auch 1mm reale Größe ist).

Und so sieht die bestückte Frequenzweiche der Lasic K 865 CLS aus:

Und so sieht die bestückte Frequenzweiche der Lasic K 965 CLS aus:

Und hier noch die Lötseite der Frequenzweiche der Lasic K 965 CLS :

...und der Rest folgt wie gesagt später.

Gruß Music.

EDIT : Hab einen kleinen Fehler (bzw. hab nur zwei Punkte/Bohrungen vergessen rein zu zeichnen) in der Zeichnung korrigiert und das alte/falsche Bild ersetzt.
Habe zusätzlich auch von der 965'er Frequenzweiche ein neues Bild gemacht und auch ein Bild von der Lötseite der 965'er Frequenzweiche hinzugefügt.

Yep, genau... die Plastikhalter raus drehen und dann die Platte raus nehmen...die Platte ist aber auch nicht bei jedem Kadetten drin... meist bei GSi und gehobener Ausstattung (z.B. GLS) ...wenn Du die Platte ab hast, mußt Du vorne an der Wand noch den einen Plastikhalter weg machen und dann kannst Du dort das "Heck" der Lasic-Box rein schieben und Du siehst von unten nur noch die Platte mit den beiden Lautsprechern.

Gehalten wird die Lasic durch so Gewindebleche, die man über die originalen Halterungen vom Kadett hängt (dort wo vorher diese Plastikhalter/Drehhalter waren... dann die Lasic rein schieben und mit Schrauben befestigen.

Gruß Music.

PS: Die Gewindebleche siehen wie folgt aus (inkl. Abmessungen) :

So, hier nochmal zum Vergleich, links meine Zeichnung, rechts die Vorlage (in diesem Fall die Frequenzweiche der Lasic K 965 CLS , das Platinenlayout ist immer das selbe, jedoch variiert die Bestückung) :

Hier die Frequenzweiche zur Lasic K 865 CLS :

Bausteine:
1x Spule: iT 1,5 mH
1x Widerstand: Intertechnik 2,2 Ohm +/- 5% 5W
1x Elko: Tonfrequenz Bipolar 15uF 100V 35V AC W-W4
1x Elko: F&T 47uF 63V- Bipolar Elko Rauh

Hier die Frequenzweiche zur Lasic K 965 CLS :

Bausteine:
1x Spule: iT 1,5 mH
2x Elko: F&T 47uF 63V- Bipolar Elko Rauh

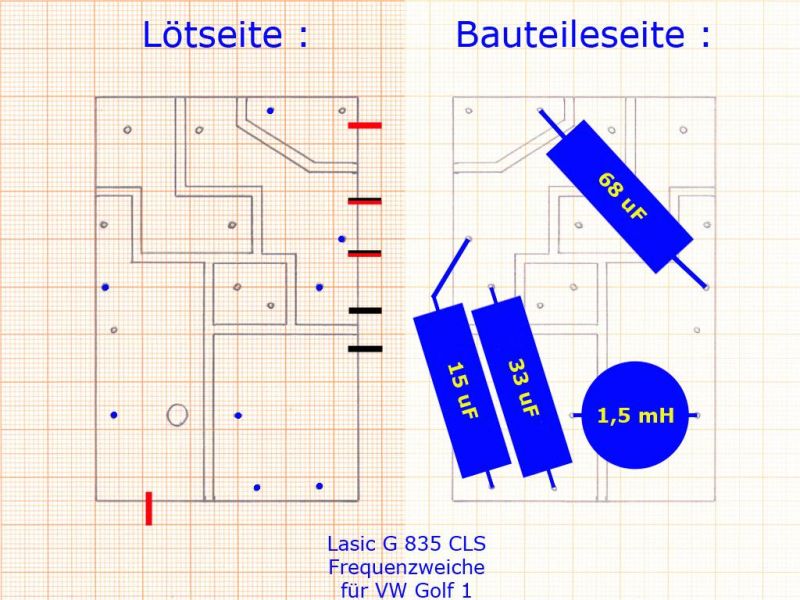

Und da ich hier auch eine Frequenzweiche zur Lasic G 835 CLS (für VW Golf 1) habe, auch gleich mal diese :

Bausteine:
1x Spule: iT 1,5 mH
1x Elko: Tonfrequenz Bipolar 33uF
1x Elko: Tonfrequenz Bipolar 15uF 100V 35V AC W-W4
1x Elko: 68uF 63V Bipolar Elko Rauh ATBI 128

Und so sieht die Frequenzweiche der Lasic G 835 CLS (für VW Golf 1) real aus :

Gruß Music.

Auch wenn bis jetzt noch nie einer gegen meine Lasic getreten hat, würde ich Dir trotzdem empfehlen auf Nummer Sicher zu gehen und ein Gitter vor die Lautsprecher setzen.

Gruß Music.
