Kompletter Schlauchsatz (Kühlwasser & Unterdruck) für Kadett E GSi 8V

Liebe Forumsmitglieder,

hat von euch schon mal jemand einen kompletten Schlauchsatz vom C20NE bzw. 20SEH im Kadett E zusammengestellt? Ich habe leider bei mir einfach alle originalen Schläuche (auch doppelte und nicht zum C20NE gehörende) in eine große Kiste geworfen und möchte nun gern einen kompletten, 100% passenden Schlauchsatz aus Silikonschläuchen zusammenstellen und dann auch hier fürs Forum eine Übersicht darüber zur Verfügung stellen.

Leider findet man immer nur Sätze für Calibra, Vectra A und Astra F.

Also wer kann hier helfen, damit wir erstmal alle originalen Schläuche zusammenbekommen?

Fotos von aus- oder eingebauten Motoren, auf denen man die Anschlüsse und Verlegung aller Schläuche sehen kann, wären sehr hilfreich, damit ich auch nichts vergesse. Auch Explosionszeichnungen usw. sind hilfreich.

So, ich war mal fleißig und habe alles zusammengestellt für meinen Motor. Als Beispiel habe ich alle originalen Schläuche und die Angebote von Roose Motorsport aus England genommen.

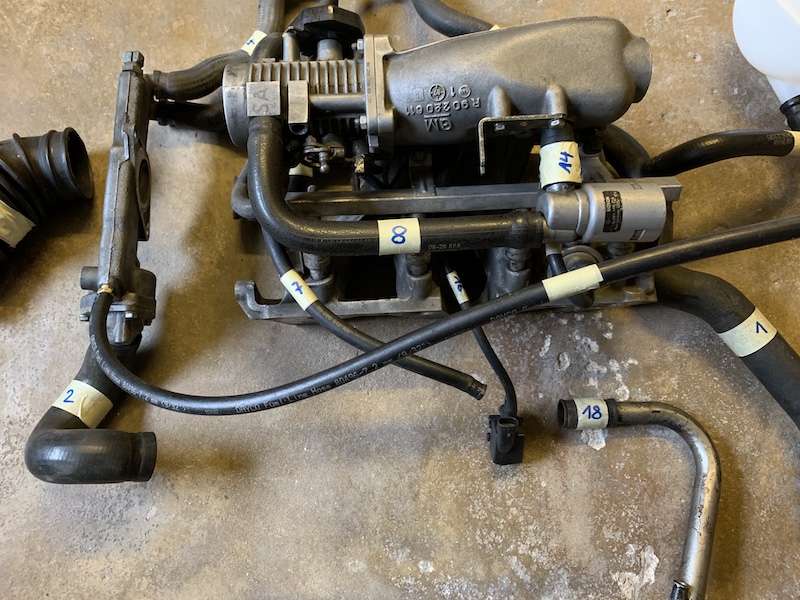

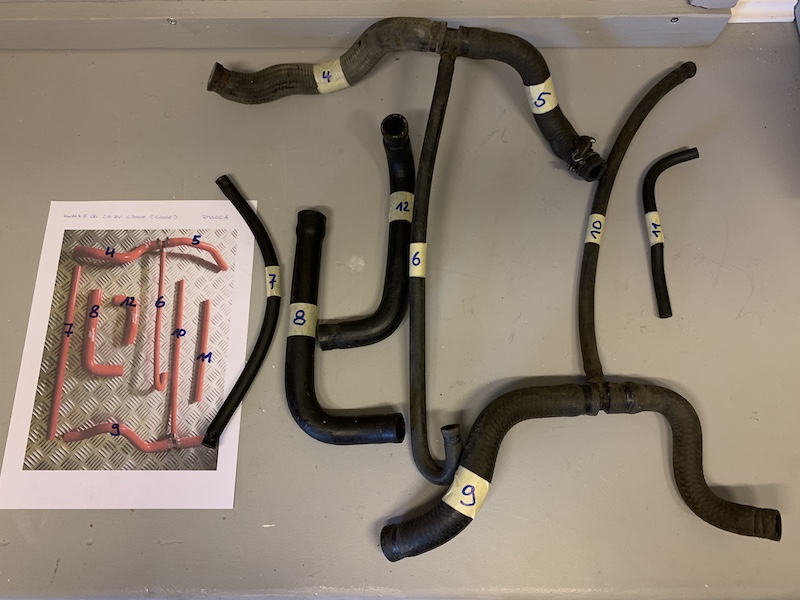

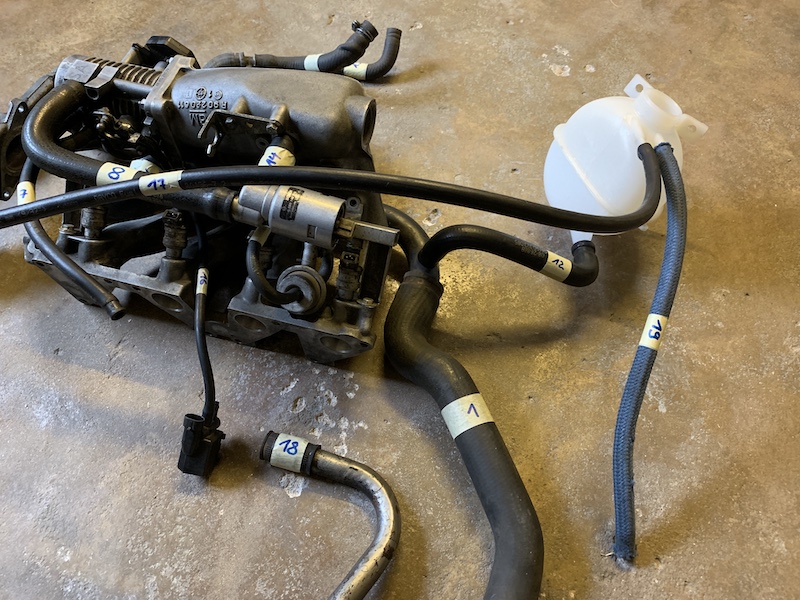

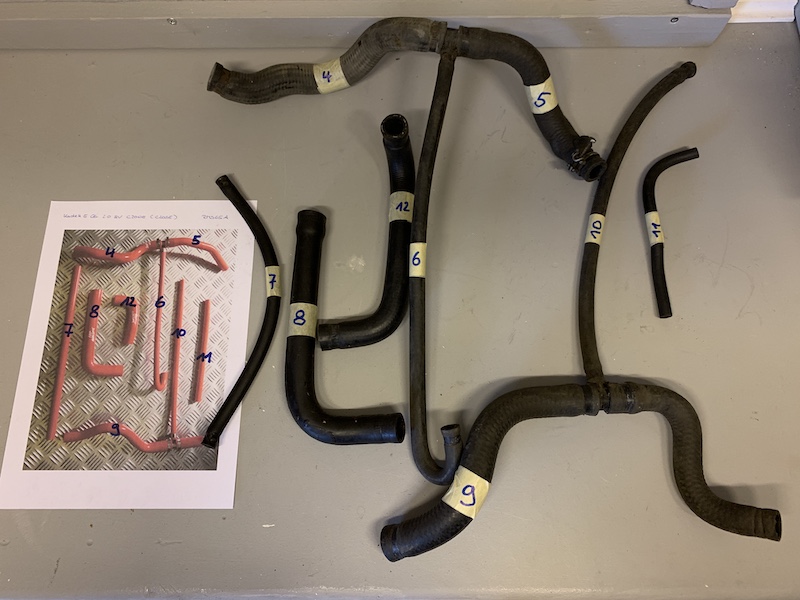

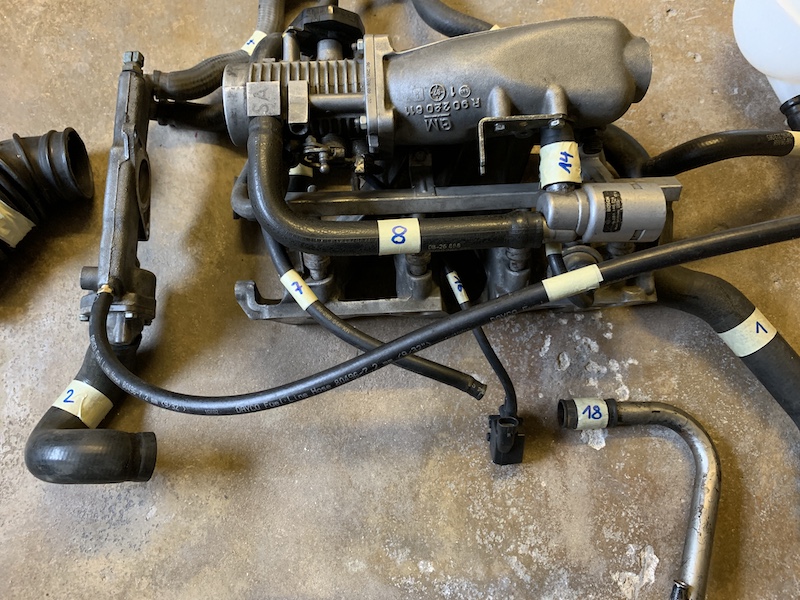

Zuerst einmal alle Kühlwasser und Unterdruckschläuche:

Nummer 1
Auslass-Schlauch, Kühler (Schlauch Kühler an Wasserrohr)
Teilenummer: 90295121 / 13 36 808 (Prod.-nr.: 90234854)
Innendurchmesser Wasserohr: ca. 39/40mm
Innendurchmesser Kühler: ca. 35mm

Nummer 2
Einlass-Schlauch, Kühler (Schlauch Kühler an Thermostatgehäuse)
Teilenummer: 90007454 / 13 36 402 (Prod.-nr.: 90183050)
Innendurchmesser Kühler: ca. 34mm
Innendurchmesser Thermostatgehäuse: ca. 34mm
Länge insgesamt inkl. Biegungen: ca. 300mm

Nummer 3
Schlauch, Verbindungsrohr an Wasserpumpe (Schlauch Wasserrohr an Zylinderblock)
Teilenummer: 90530796 / 13 37 463 (alt: 90295122 / 13 36 812)
Innendurchmesser Wasserrohr: ca. 39mm
Innendurchmesser Zylinderblock: ca. 34mm

Nummer 4
Heizungsschlauch-Vorlauf, Motor an Verteilerstück (Schlauch Thermostatgehäuse hinten oben an 3-Fach-Verteiler)
Teilenummer: 90160294 / 18 18 549
Innendurchmesser Thermostatgehäuse: ca. 20mm
Innendurchmesser Verteiler: ca. 20mm

Nummer 5
Heizungsschlauch-Rücklauf, Anschluss an Kühlerrohr (Schlauch Wärmetauscher rechts an 3-Fach-Verteiler)
Teilenummer: 90240239 / 18 18 115 alternativ 90191672 / 18 18 100
Innendurchmesser Wärmetauscher: ca. 16mm
Innendurchmesser Verteiler: ca. 20mm

Nummer 6
Schlauchbogen, Vorwärmung, Drosselklappenstutzen (Schlauch 3-Fach-Verteiler an Drosselklappe vorn unten)
Teilenummer: 90298380 / 8 38 207
Innendurchmesser Verteiler: ca. 8mm
Innendurchmesser Drosselklappe: ca. 8mm

Nummer 7
Schlauch, Motorentlüftung (Schlauch Drosselklappe vorn oben an Ventildeckel)
Teilenummer: 90295593 / 8 22 309 bzw. 90512488 / 8 22 332 (Prod.-nr.: 90280644 KR)
Innendurchmesser komplett: 8mm
Länge: ca. 250mm (bei Irmscher Saugrohr ca. 50mm bis 100mm länger!)

Nummer 8
Schlauchbogen, Stellglied, Leerlaufregelung 18/21 (Schlauch Drosselklappe an Leerlaufregler)
Teilenummer Ende gerade: 90183347 / 8 37 504 (ersetzt: 90354693 / 8 37 516)
Teilenummer Ende schräg: 90281044 / 8 37 506
Innendurchmesser Drosselklappe: ca. 19mm
Innendurchmesser Leerlaufregler: ca. 22mm

Nummer 9
Schlauchbogen, Heizkörper (Schlauch Wasserohr links an 3-Fach-Verteiler)
Teilenummer: 90228622 / 18 18 082
Innendurchmesser Wasserrohr: ca. 20mm
Innendurchmesser Verteiler: ca. 20mm

Nummer 10
Schlauch, Vorwärmung, 7.3 x 10mm (Schlauch 3-Fach-Verteiler an Drosselklappe unten)
Teilenummer: 90295593 / 8 22 309 (ersetzt: 90512488 / 8 22 332)
Innendurchmesser Verteiler: ca. 8mm
Innendurchmesser Drosselklappe: ca. 8mm

Nummer 11
Schlauch, 10mm, Druckregler an Saugrohr (Schlauch Saugrohr an Benzindruckregler)
Teilenummer: 90166284 / 8 51 832
Innendurchmesser komplett: ca. 5mm
Länge: ca. 205mm (bei Irmscher Saugrohr ca. 50mm bis 100mm länger!)

Nummer 12
Schlauch, Ausgleichsbehälter an Verbindungsrohr (Schlauch Wasserrohr oben an Ausgleichsbehälter)
Teilenummer: 90295125 / 13 36 815 (Prod.-nr.: 90281558) alternativ 90296503 / 13 36 329 (Prod.-nr.: 90323085)
Innendurchmesser Ausgleichsbehälter: ca. 18mm
Innendurchmesser Wasserrohr: ca. 17mm
Länge: ca. 220mm
Breite: jeweils ca. 80/90mm

Nummer 13
Heizungsschlauch-Vorlauf (Schlauch Wärmetauscher link (FR) an 3-Fach-Verteiler)
Teilenummer: 90228621 / 18 18 081
Innendurchmesser Wärmetauscher: ca. 15mm
Innendurchmesser Verteiler: ca. 20mm

Nummer 14
Schlauch, Leerlaufregulierung, 21mm x 46mm (Schlauch Saugrohr an Leerlaufregler)
Teilenummer: 90324184 / 8 37 514
Innendurchmesser Saugrohr: ca. 19mm
Innendurchmesser Leerlaufregler: ca. 22mm

Nummer 15
Schlauch, Verbindungsrohr an Saugrohr (Schlauch Wasserohr rechts an Thermostatgehäuse hinten unten)
Teilenummer: 90295127 / 13 36 816 (Prod.-nr.: 90285431)
Innendurchmesser Wasserrohr: ca. 20mm
Innendurchmesser Thermostatgehäuse: ca. 21mm

Nummer 16
Verbindungsschlauch Kraftstoffverdampfung (Schlauch Drosselklappe unten an Kraftstoffverdampfungsventil)
Teilenummer: 90322534 / 8 07 442
Innendurchmesser durchgehend: 5mm
Länge: ca. 370mm (bei Irmscher Saugrohr ca. 50mm bis 100mm länger!)

Nummer 17
bzw. Schlauch, Verbindungsrohr an Saugrohr, 4.0 I-D. 10mm (Schlauch Themostatgehäuse vorn oben an Ausgleichsbehälter)

Teilenummer: 90166284 / 8 51 832
Innendurchmesser Einschraubstutzen Thermostatgehäuse: ca. 10mm
Innendurchmesser Wasserbehälter: ca. 10mm
Länge: ca. 1.300mm bis 1.500mm

Nummer 18
Schlauch, Motorbelüftung, Zylinderblock (Schlauch Kurbelwellengehäuseentlüftung an Nockenwellengehäuse)
Teilenummer: 90499500 / 56 56 066
Innendurchmesser komplett: ca. 24mm
Länge: ca. 54mm

Nummer 19
Schlauch, Ausgleichsbehälter an Kühler, 10mm (Schlauch Kühler an Ausgleichsbehälter)
Teilenummer: 90398531 / 13 37 082
Innendurchmesser Kühler: ca. 12mm
Innendurchmesser Ausgleichsbehälter: ca. 12mm
Länge: ca. 450mm

EDIT am 07. August 2019: Ich habe ein paar Maße für die Schläuche korrigiert.

Und hier erstmal noch der Luftansaugschlauch:

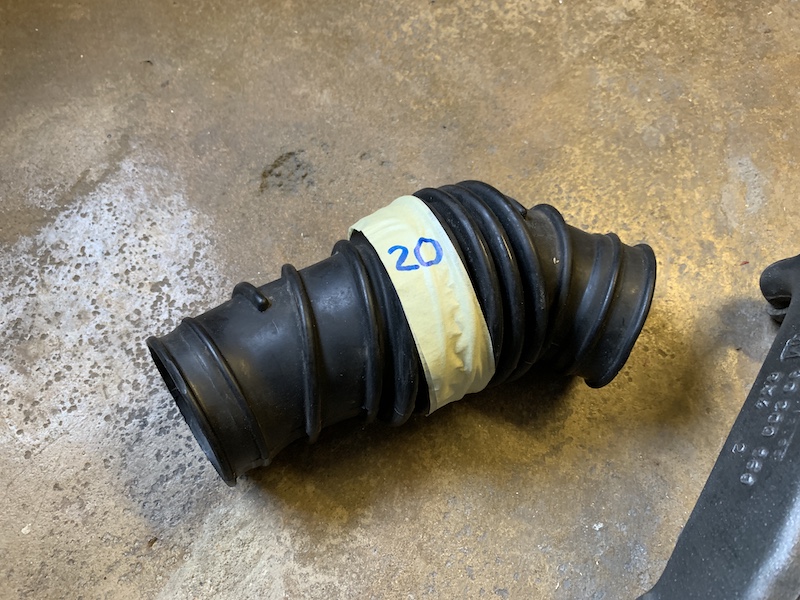

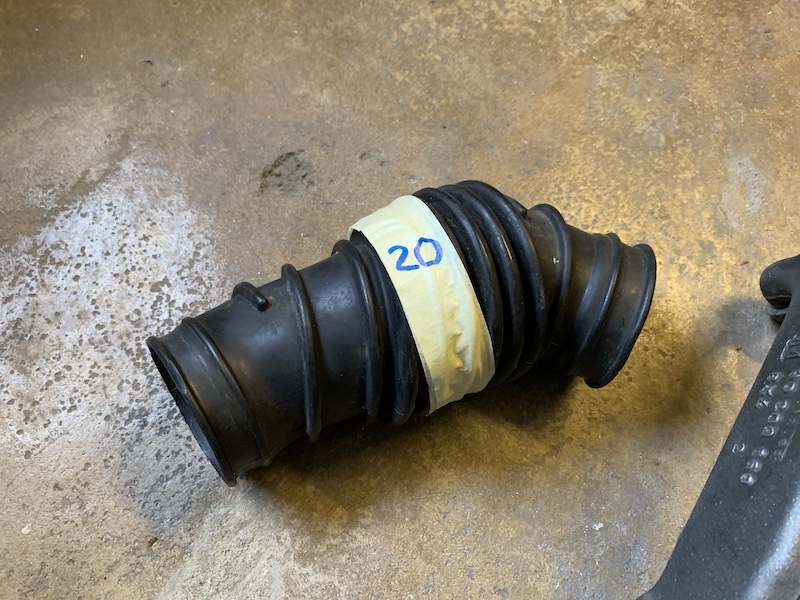

Nummer 20
Schlauchbogen Luftreiniger C20NE (Schlauch Luftfilterkasten an Drosselklappe)
Teilenummer: 90234640 / 8 34 499
Innendurchmesser Drosselklappe: ca. 65mm
Innendurchmesser Luftfilterkasten: ca. 70mm
Länge: ca. 250mm (bei Irmscher Saugrohr ca. 50mm bis 100mm länger!)

Den Preis für meinen individuellen Satz werde ich in den nächsten Tagen mal anfragen. Nützt ja nichts.

Naja, anpassen kann man ja alles ein bisschen. Und selbst "normale" Zubehörschläuche passen oftmals nicht wirklich.
