Ist doof dargestellt, aber wenn man genau hinsieht ist ein der Linie ein Pfeil eingezeichnet, der vom Radio weg geht, also Ausgang in dem Sinne

Wenn man das Radio einschaltet liegen da auch 12V an

Zitat von altopel

Was ist da Doof dargestellt. Wenn Bastler ein Radio anschließen

links ist Masse

der zweite Dauerplus

der dritte Anschluß für den Dimmer vom Fahrzeug

Alles anzeigen

Soweit korrekt.

ABER:

Ist das Radio aus, ist am Pin 4 0V zu messen, schaltet man es ein, misst man 12V

Falls das zu kompliziert ist - Pruüfampe. Radio aus: Lampe aus. Radio an: Lampe an.

Folglich also geschaltetes Plus vom Radio für weitere Geräte wie Antenne, Verstärker, oder was darüber sonst Strom Bekommen soll.

An diesem Pin hab ich beim Test auch das einschaltsignal für den BEA80 abgeklemmt und es funktionierte einwandfrei. Schaltete ich das Radio ein, so ging zeitgleich der EQ mit an, da auf Pin 4 eben 12V anliegt wenn man das Radio einschaltet.

Und Pin 5 steht auf dem Radio dick drauf:

Automatische Lautstärkeregelung

Ist auf dem Foto zwar abgeschnitten, aber deutlich zu erkennen.

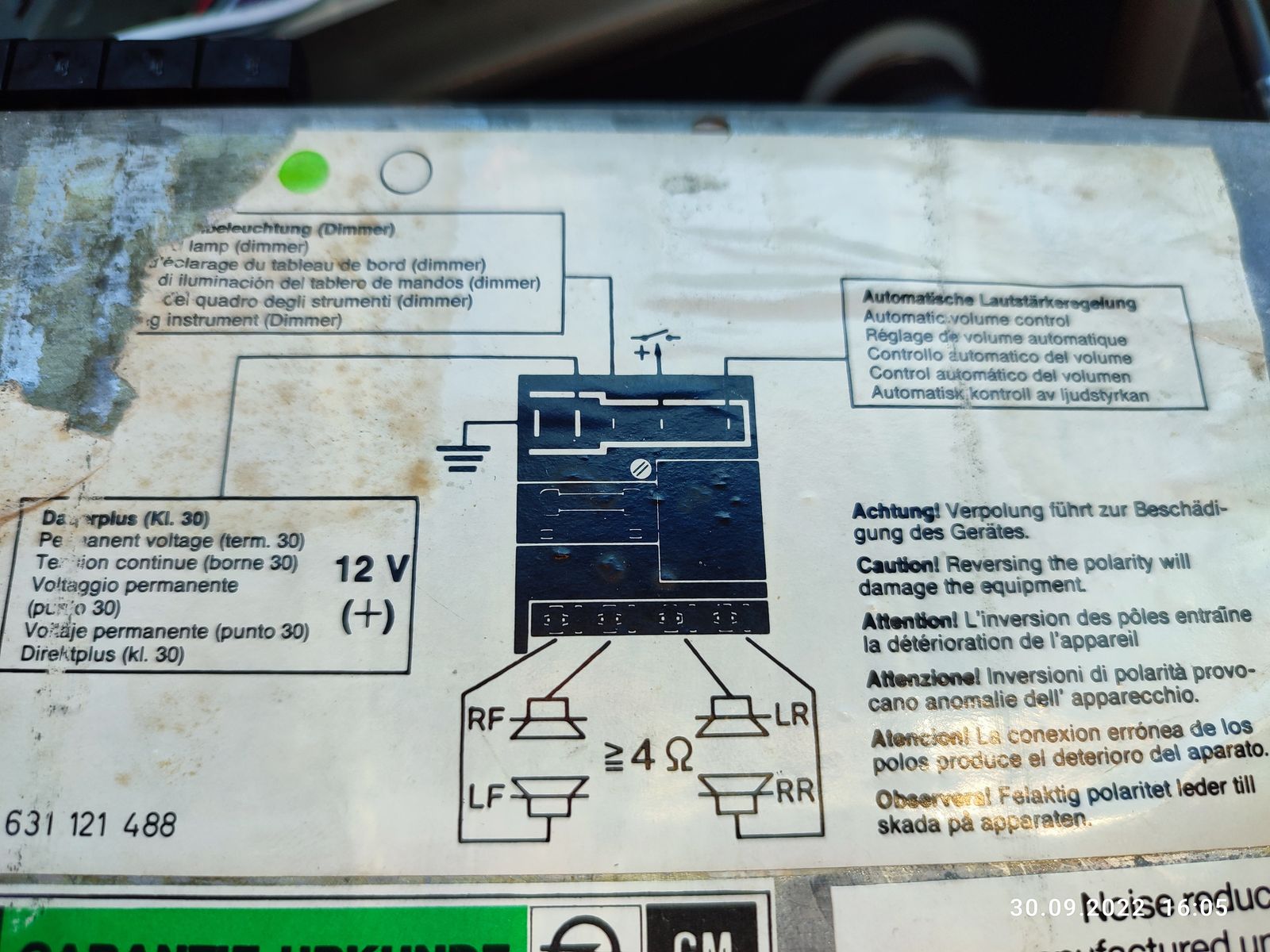

Ich baue es heute Nachmittag extra für euch noch einmal raus und mache vom Deckel mit den Anschlussbezeichnungen ein ordentlicheres Foto.

Bitteschön:

Des Spaßes halber hab ich Mal Zündungsplus drauf gegeben.

Es funktioniert exakt so wie vorher auch, macht keinen Unterschied ob ich da Zündungsplus drauf habe oder nicht

Eine Abschaltautomatik bei ausgeschalteter Zündung ist mir auch nicht aufgefallen, nach 20min dudelte es noch immer
