Beiträge von Kyle01

Habe heute etwas weiter verkabelt. Leider hatte ich nicht so viel Zeit, hab also nicht alles geschafft. Die Tankanzeige und das Zündschloss ist nun auch mit angeschlossen, allerdings das selbe Ergebnis wie gestern. Einziger Unterschied war nur der testweise verbaute Temperatursensor, immerhin funktioniert dieser.

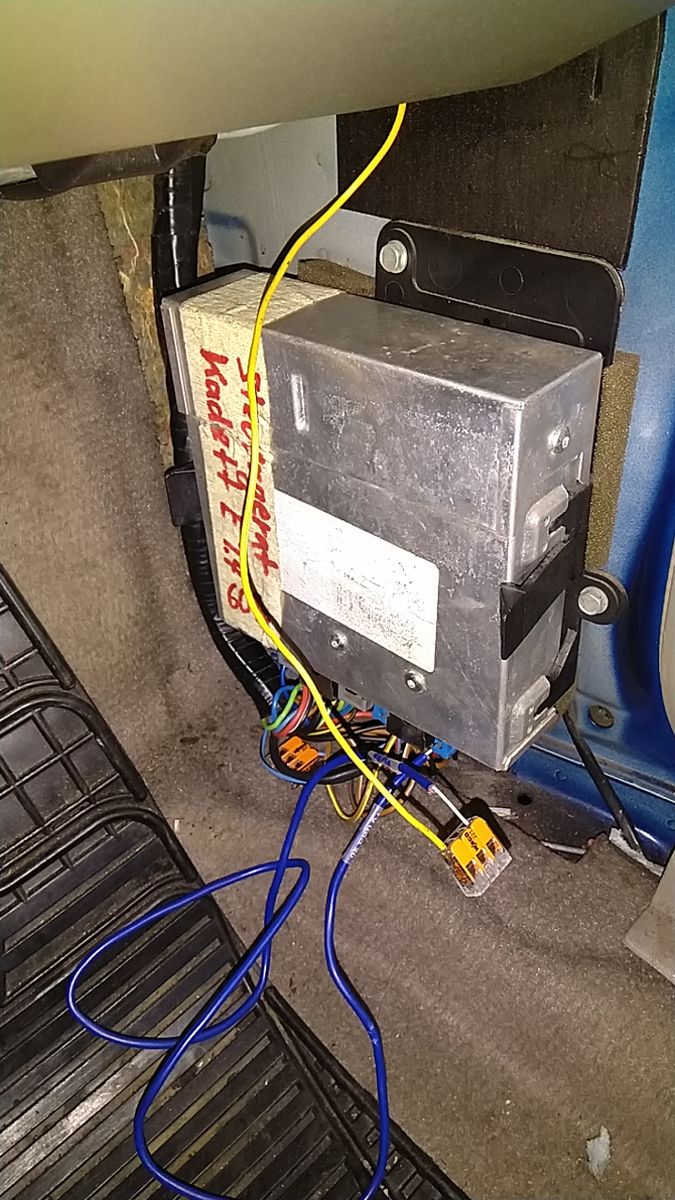

Aus dem Kontakt A2 vom Steuergerät scheint gar kein Signal für den BC raus zu kommen, er zeigt nämlich immernoch keinen Momentanverbrauch an. Vielleicht Zapfe ich morgen Mal C15 - die blaue Steuerleitung vom Injektor an..

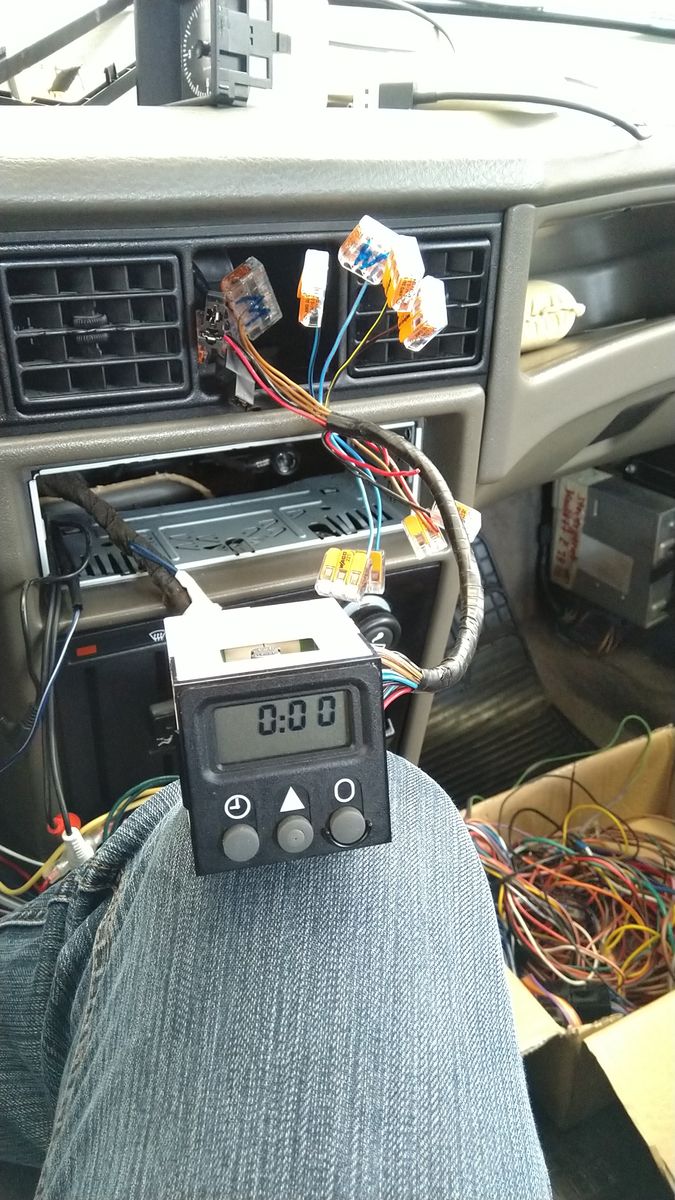

Ich habe heute angefangen, den BC zu verkabeln.

Bis auf die Tankanzeige, das Zündschloss und den Temperatursensor ist alles soweit angeschlossen. Zur Probe habe ich den Motor gestartet, allerdings blieb die Anzeige für den Momentanverbrauch bei 0,0L/100km.

Liegt vielleicht daran, dass das Zündschloss noch nicht mit dem BC verbunden ist.

BC Test 1

Vielen Dank!

Der Injektor ist mit dem Steuergerät über blaues Kabel verbunden.

Das gelb-braune Kabel geht zum Diagnosestecker im Motorraum.

Das gelb-schwarze Kabel geht an den Hallgeber vom Zündverteiler, wenn ich den Schaltplan richtig in Erinnerung habe.

Den Kabelbaum vom BC habe ich soweit vorbereitet und beschriftet. Ich werde das alles im Laufe der nächsten Woche anschließen. Dann werden wir sehen, ob es funktioniert

Ab morgen darf ich wieder auf die Menschheit losgelassen werden, hab eben ein negatives Testergebnis erhalten.

Und Mal wieder waren die Leute am Testzentrum begeistert von meinem Wagen.

"Der ist ja noch richtig im Originalzustand, das sieht man so ja kaum noch"

Naja ganz original ist er ja nun nicht mehr und ein paar kleinere Sachen werden sich auch noch ändern..

Zitat von Race_Taxi

Vielen Dank an Dich.

Der Berlina ist sicher im neuen zu Hause gelandet und wird morgen eine liebevolle Handwäsche bekommen.

Alles anzeigen

Dein Gespann ist übrigens gesichtet worden und auf Instagram gelandet. Musst Mal auf der Seite "altblechdresden" schauen

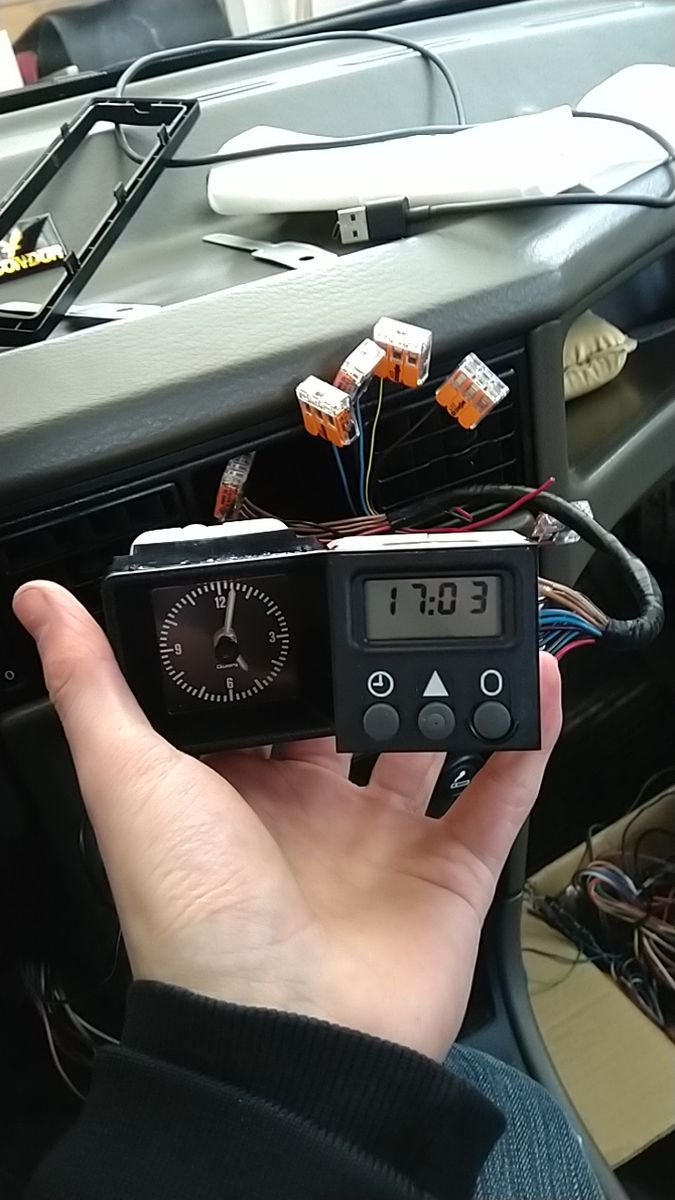

Ich habe hier BC mit den Nummern:
90 240 492

90 148 837

90 010 058

Und noch diesen ohne Nummer, mit dem orange farbigen Zettel

Den BC mit der Nummer 90 240 492 möchte ich einbauen

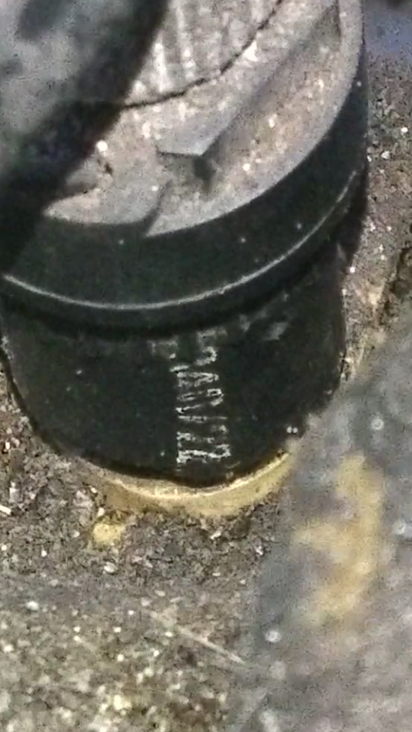

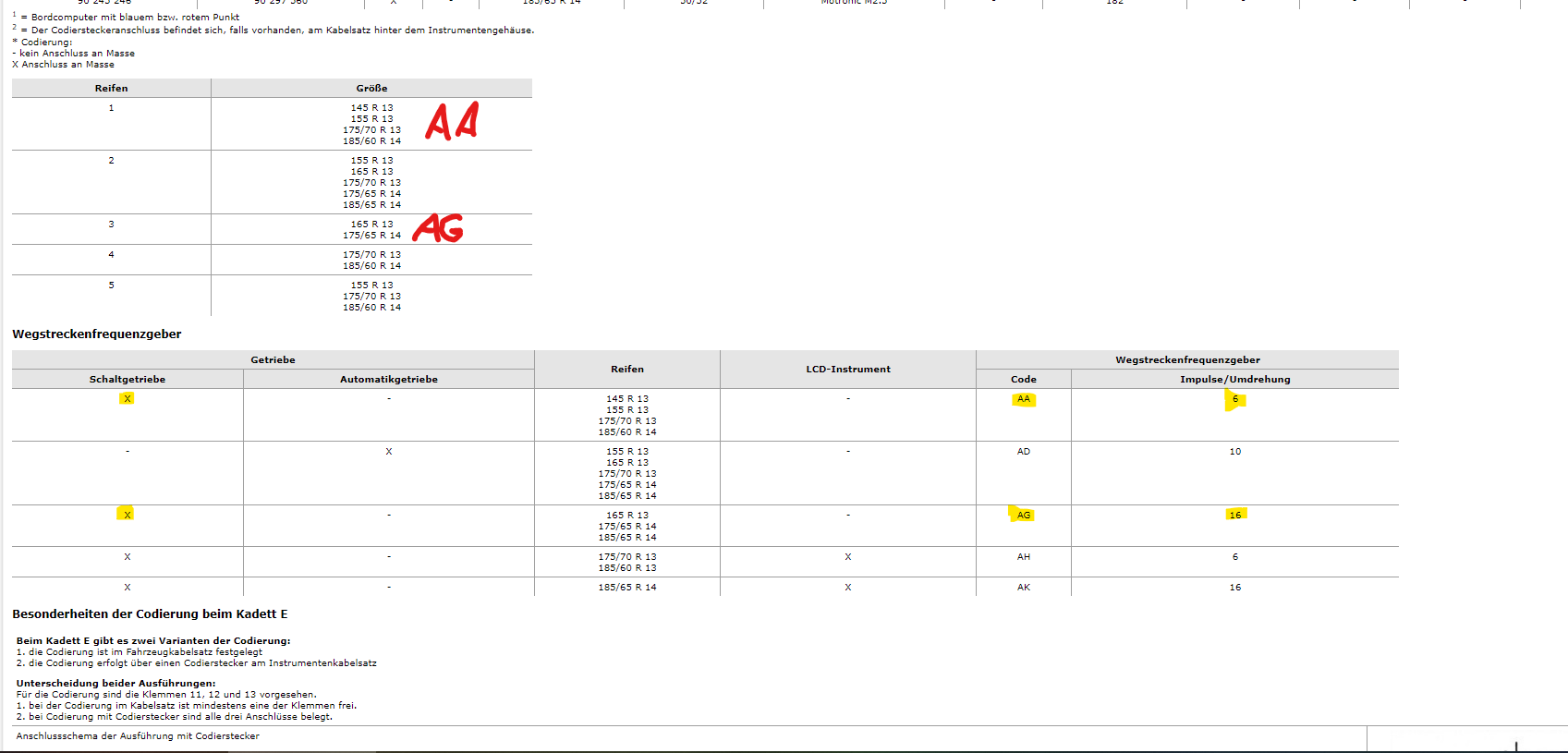

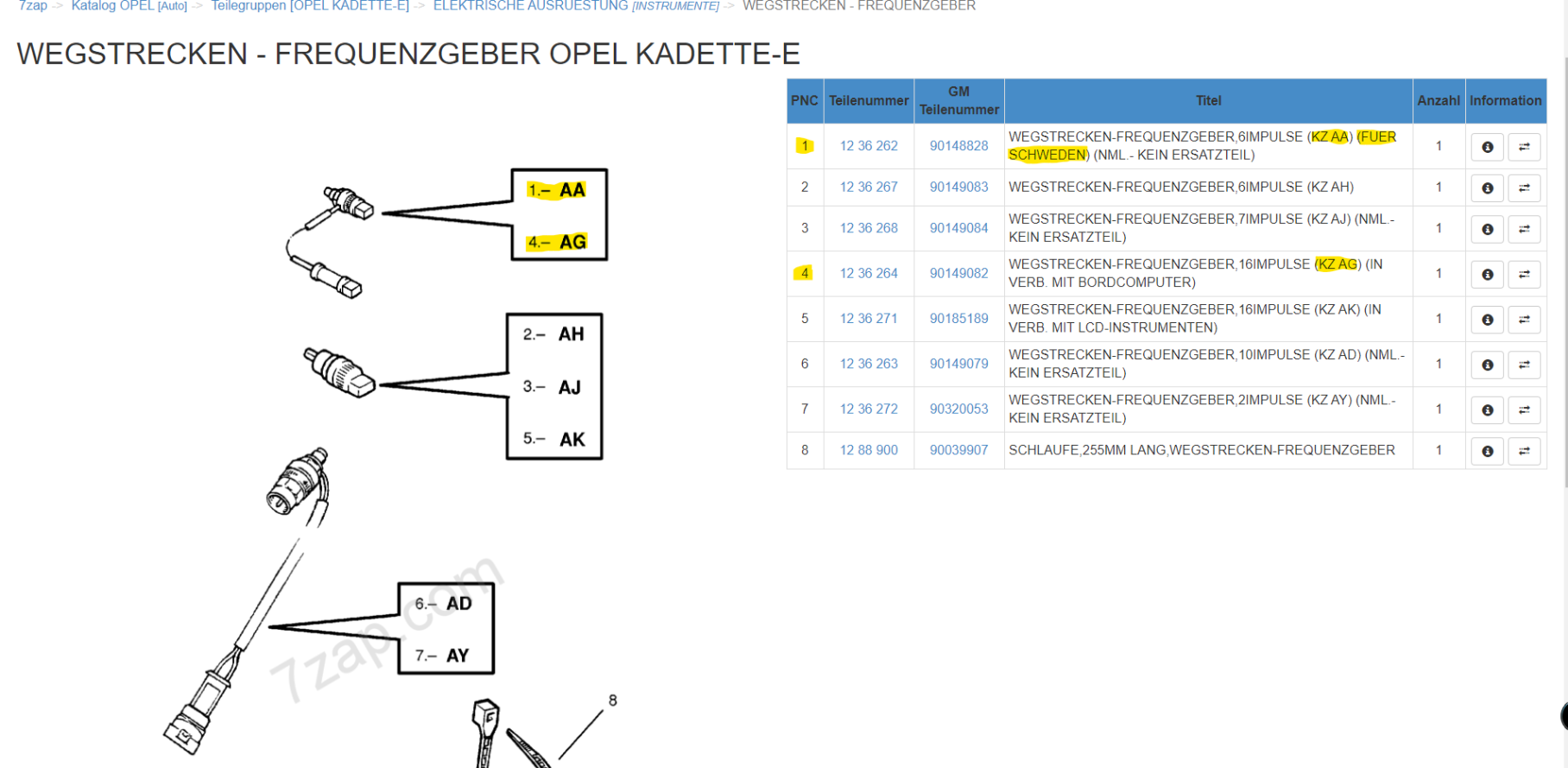

Habe die Tabellen und den Teilekatalog durchstöbert. Wenn ich auf den richtigen Schluss komme, sollte ein 16-Impuls Frequenzgeber verbaut sein, also Kennzeichnung AG. Auf meinem Frequenzgeber erkenne ich die Bezeichnung 340/22. Wenn man das in den Taschenrechner eingibt kommt ein Ergebnis von 15,45 ~ 15,5 ~ 16 raus. Ob das mit den Impulsen zusammenhängt?

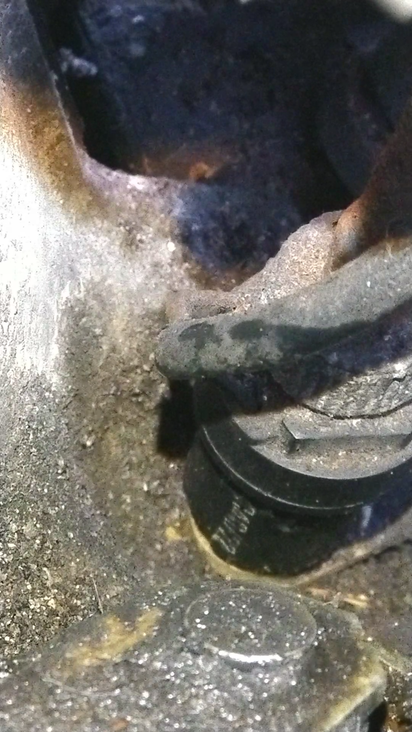

Ich habe nochmal nach dem Frequenzgeber geguckt, aber ich kann da nichts brauchbares drauf erkennen. Es ist die einzige, vorhandene Bezeichnung auf dem Teil. Oder ist der vom Vorbesitzer vielleicht schonmal getauscht worden?

Ich habe nachgeschaut.

Ein Kabel der Farbe Braun-Gelb befindet sich auf A9

Ein Kabel der Farbe Schwarz-Gelb befindet sich auf D5

Der Injektor ist das Blaue Kabel auf D15

Die Belegung und die Kabelfarben stimmen nicht mit dem Schaltplan überein!

Also den Kontakt A2 könnte ich selbst zum Leben erwecken, wenn ich das irgendwie in den Stecker vom Steuergerät einbringen könnte. Alte Computerkabel sind halt doch noch zu irgendwas zu gebrauchen.

Hab auch Stromlaufpläne vom Astra F diesbezüglich inspiziert. Bei dem gibt's dann auch noch B4, B12 und danach hatte ich keine Lust mehr gehabt zum weiter schauen, da es bei fast jedem Motortyp was anderes ist
