Zündverteiler

    • Neu
    #32

    Hallo Freunde Ich bin am verzweifeln ich suche ein Detailschaltbild vom Zündverteiler Y 14 mit Y 24 Wo dasModul 6 Beine hat .

    Ebenso Schaltplan Innenleben von dem Y 14 mit 7 Anschlüssen.

    Wer hat viel Ahnung und ruft mich an unter Tel 0642142484 oder E Mail jandrasits@gmx.de

    Zur Notdiese Anfrage weiterleiten

    • Neu
    #34

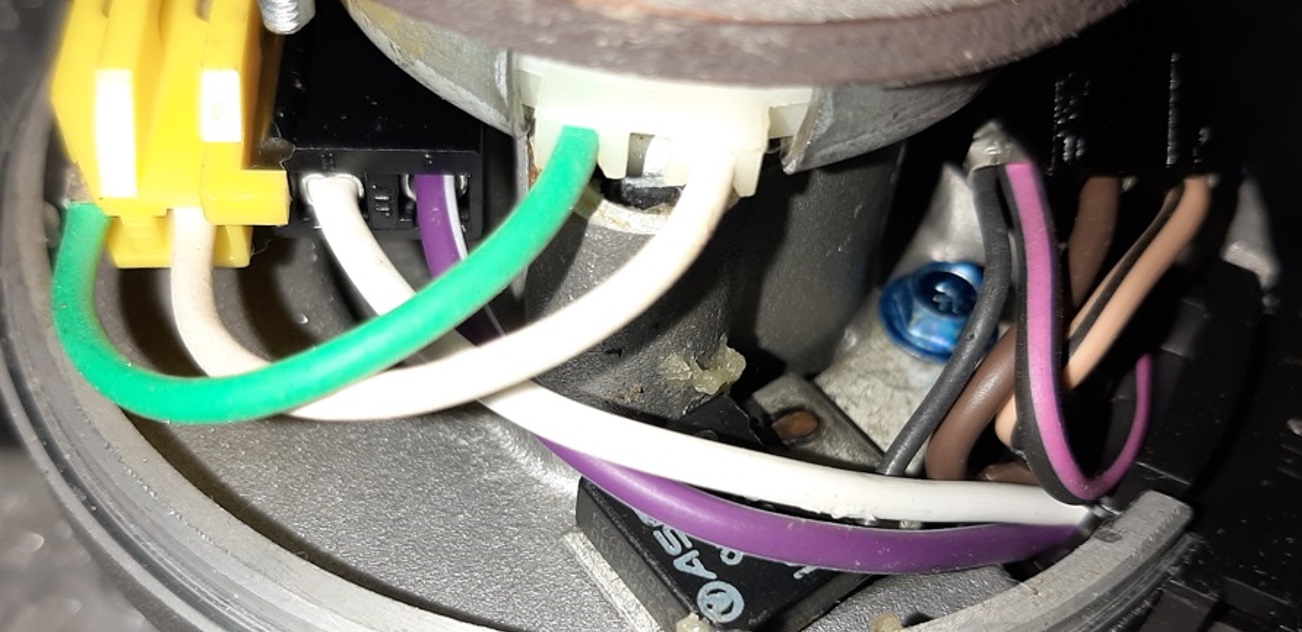

    Hier die von Dir gesuchten Informationen zu den Kabelfarben der Anschlussleitungen am 7-poligen Zündmodul.

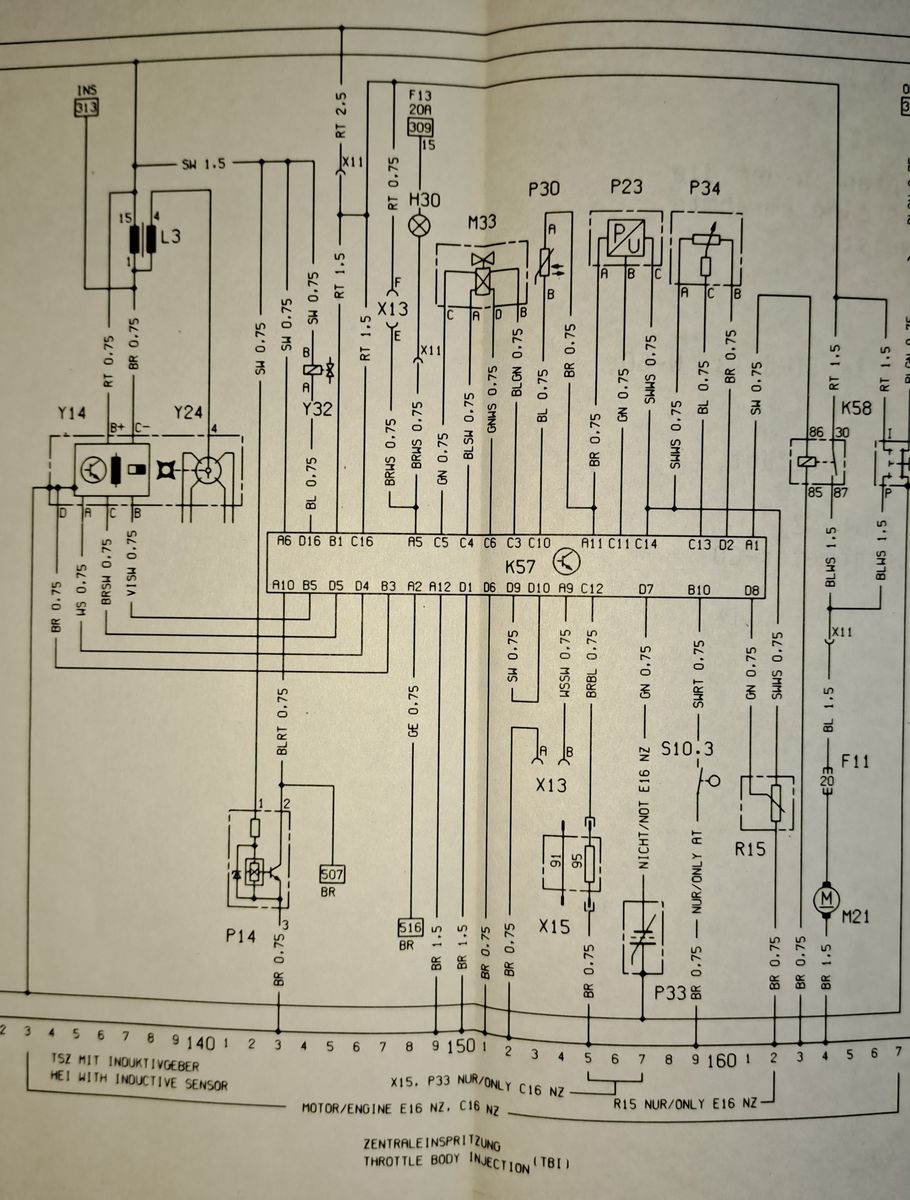

    Im Schaltplan sind die Anschlüsse in den Strängen 133 bis 140 zu finden.



    Vom Zündmodul gehen 4 Kabel ab zum Steuergerät


    Zündschaltgerät Klemme A - weiß

    Zündschaltgerät Klemme B - violett-schwarz (EST-Leitung)

    Zündschaltgerät Klemme C - braun-schwarz (Bypass-Leitung)

    Zündschaltgerät Klemme D - braun
