Moin,
Vielleicht einiges interessantes um auf M2.5 oder M2.7 Motoren einges der Zündung zu verbessern. Wie beim M2.8 ganz elektrische Zündung, aber ohne Zündkabel, ohne Hochspannungsverteiler, jedoch mit jede Korrektur (Klopfsensor) der Zündungszeitpunkt der originale Motronic Steuergerät.
Der Verteiler bleibt, sondern sind da vier Hallgeber eingebaut, und der Verteilerfinger bekommt einen weicheisenen Endstück der durch der Spalt bewegt und über ziemlich langer Zeitsdauer der Spannung nach der richtige Zündspule vermittelt. Das endgültige Zündpuls bekommt es noch immer aus das Pulssignal vom Steuergerät. Dieses Signal geht nur vier fach zu oft, aber der Verteiler sortiert das wie vorher, aber diesmal ganz ohne Verschleiß, Verlust und viel mehr Präzise im Niederspannungsbereich.
Hier eines Schaltplan (aber noch nicht ganz richtig!)
Und hier eine Testversion welche nur zeigt wie es funktioniert:
Hier zu sehen das es mit der Verteiler gewählt werden kann und der blaue Draht ist der Pulsleitung, welche ein enziges Pulssignal akzeptiert und dann jede Zündspule ansteuert, aber die Zündspulen sind nur teilweise aktiviert vom Verteiler.

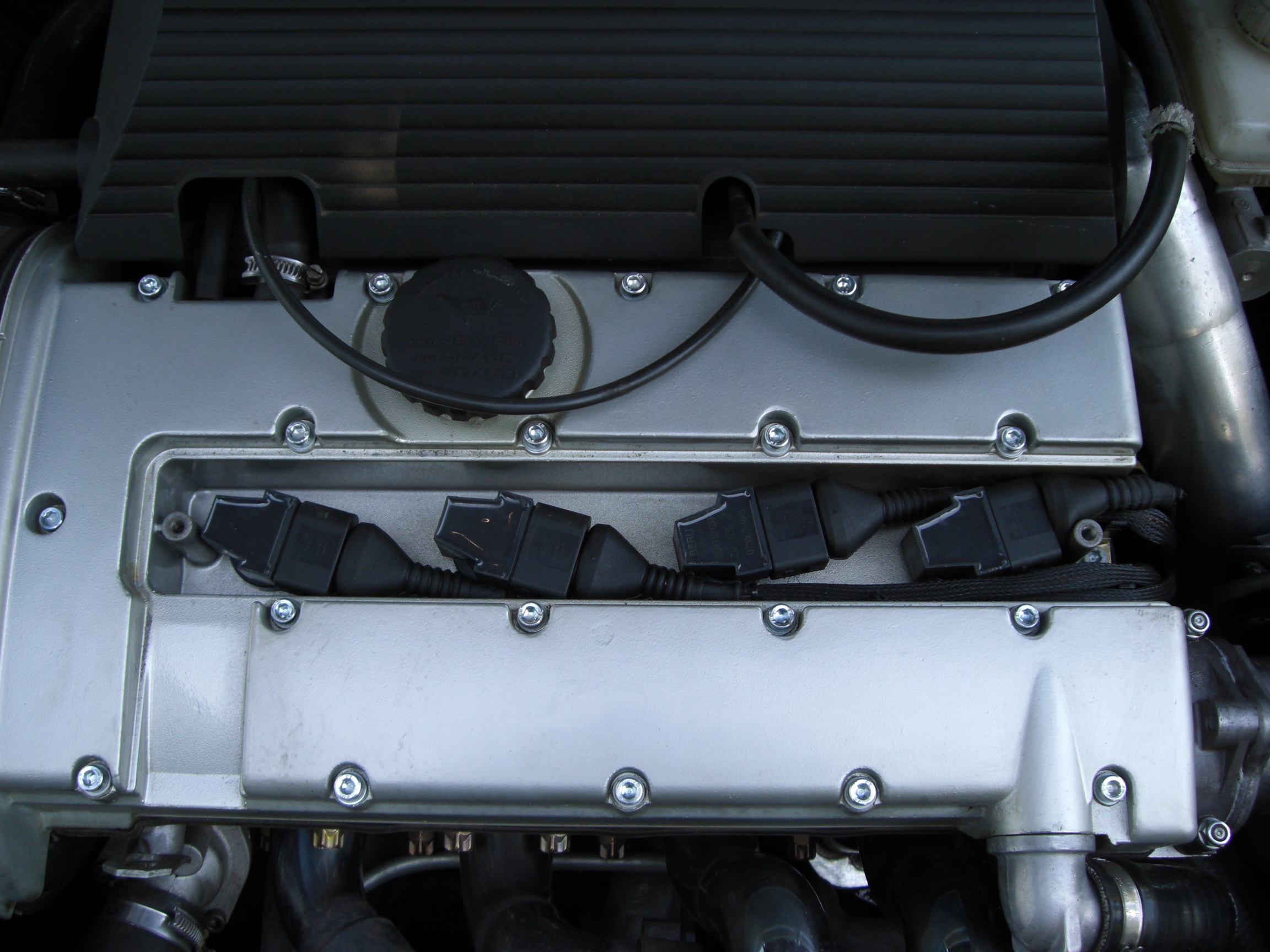

Diesen COP Zündspule geben fast doppelte Hochspanning, jedoch kaum RFI, und mit dieses Plan geht der Puls vom Motorsteuergerät 100% direkt nach diesen individuellen Zündspulen! COP
